Trimble S9-S9HP全站儀
2017-06-05
熱度：5813 ℃
性能和精度
Trimble? S9全站儀集成了較好的外業技術、高等級精度和專業工程特性，具有較好的性能和精度。您可以把掃描、影像和測量組合到單一解決方案中，或者通過長測程精細鎖定FineLock?和Trimble DR高精(HP) EDM等選項，專注于高精度等級的測量，用于高精度要求的工程應用中，內業數據處理時您可以信靠強大的Trimble Business Center和Trimble 4D辦公軟件，讓它們幫助您處理和分析數據。
為專項工程應用而設計

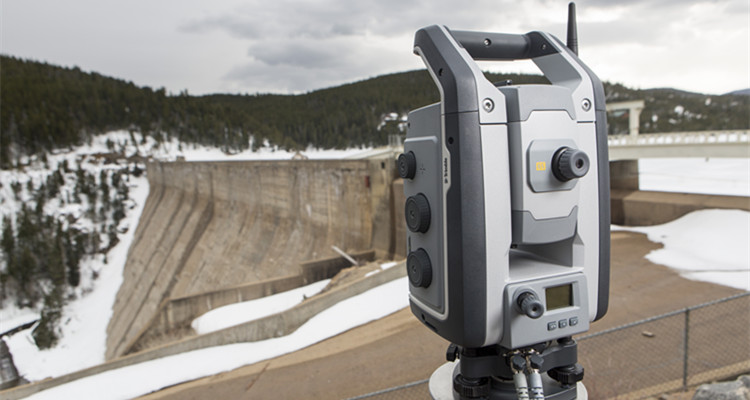

Trimble S9全站儀為專項工程應用而設計，例如：監測和隧道工程等。在這些工程中，您需要一個具有速度、精度和可靠性的解決方案。S9 HP全站儀中的Trimble DR HP EDM與您選擇的1”或0.5”角精度和長測程精細鎖定相結合，能夠靈活地應對最棘手的項目。
Trimble DR Plus 和 DR HP EDM
Trimble DR Plus范圍測量技術提供了延伸范圍直接反射測量功能，無需棱鏡，您也能測量到極其遠的距離。當測量棱鏡時，S9 HP的DR HPEDM能夠提供更高的精度。Trimble高性能的EDM與無摩擦驅動的MagDrive?伺服技術相結合，提供了快速測量能力，并且不影響精度。
Trimble SurePoint?精確瞄準
Trimble SurePoint?可以降低瞄準誤差，您可以獲得可信賴的測量結果，避免不必要的重測無論是風吹動，還是手觸碰儀器，或是場地晃動，Trimble S9全站儀都能夠瞄準并保持在目標上，主動消除不穩定因素帶來的影響，確保每次都能精確地進行瞄準和測量。借助MultiTrack?技術和目標ID能力，測量員可以選擇最適合現場條件的目標類型(被動或主動)，精確地找到并鎖定正確的目標。
- 專為工程設計的Trimble Finelock功能 Trimble S9全站儀中工程專用的附加特性包括Trimble Finelock精細鎖定技術和3R激光指示器。Trimble Finelock檢測目標時不受周圍棱鏡的干擾，可用于近距離的高精度應用。TrimbleLongRange FineLock長測程精細鎖定選項擴展了此功能。使用Trimble S9 HP的3R類激光指示器，您能夠以可視化的方式在更大范圍內對隧道或地下礦中的點作出標記。
- 性能(DR PLUS)角度測量傳感器類型.............................................................帶對徑讀數的絕對編碼器精度(基于DIN 18723的標準偏離).................................................0.5"(0.15 mgon)或 1"(0.3 mgon)顯示(最小計數) ..............................................................0.1" (0.01 mgon)自動水準補償器類型...............................................................................置中雙軸精度.......................................................................0.5" (0.15 mgon)范圍....................................................................±5.4' (±100 mgon)距離測量精度(ISO)棱鏡模式標準1....................................................................... 1 mm + 2 ppm精度(RMSE)棱鏡模式標準.........................................................................2 mm + 2 ppm跟蹤.........................................................................4 mm + 2 ppmDR模式標準.........................................................................2 mm + 2 ppm跟蹤.........................................................................4 mm + 2 ppm延伸測程......................................................................10 mm + 2 ppm測量時間棱鏡模式標準..................................................................................1.2秒跟蹤..................................................................................0.4秒DR模式標準..................................................................................1-5秒跟蹤..................................................................................0.4秒測量范圍棱鏡模式(在標準晴朗條件下2,3)單棱鏡..............................................................................2,500米單棱鏡長測程模式..........................................................5,500米(最大測程)最短距離..............................................................................0.2米DR模式反射箔20毫米.........................................................................1000米最短可能距離............................................................................1米DR延伸測距模式白色卡(90%反射)4.....................................................................2200米掃描范圍2,3...............................................................................1-250米速度4.............................................................................可達15點/秒最小點間隔10毫米標準偏差......................................................................1.5 mm @ ≤50 m單一3D點精度..................................................................10 mm @ ≤150 mEDM規格光源.............................................................脈沖激光二極管905nm，1類激光光束發散棱鏡模式水平........................................................................... 4厘米/100米垂直........................................................................... 8厘米/100米光束發散DR模式水平........................................................................... 4厘米/100米垂直........................................................................... 8厘米/100米大氣改正...........................................................–130 ppm ～ 160 ppm，連續-----------------------------------------------------------------------------------------------------性能(DR HP)角度測量角精度(基于DIN 18723的標準偏離)..............................................0.5" (0.15 mgon)或 1"(0.3 mgon)角度顯示(最小計數)...........................................................0.1" (0.01 mgon)距離測量精度(ISO)棱鏡模式標準1......................................................................0.8 mm + 1 ppm精度(RMSE)棱鏡模式標準.........................................................................1 mm + 1 ppm跟蹤.........................................................................5 mm + 2 ppmDR模式標準.........................................................................3 mm + 2 ppm跟蹤........................................................................10 mm + 2 ppm測量時間棱鏡模式標準...................................................................................2.5秒跟蹤...................................................................................0.4秒DR模式標準..................................................................................3-15秒跟蹤...................................................................................0.4秒測程棱鏡模式(在標準晴朗條件下2,3)單棱鏡...............................................................................3,000米單棱鏡長測程模式.....................................................................5,000米三棱鏡長測程模式.....................................................................7,000米最短距離...............................................................................1.5米DR模式最短距離...............................................................................1.5米EDM規格(DR HP)光源..........................................................................激光二極管660nm；棱鏡模式下為1類激光，DR模式下為2類激光光束發散水平.............................................................................4厘米/100米垂直.............................................................................4厘米/100米-----------------------------------------------------------------------------------------------------系統規格水準器三角基座圓水準器.....................................................................8'/2毫米LC顯示屏電子雙軸水準器分辨率..................................................0.3" (0.1 mgon)伺服系統MagDrive伺服技術集成伺服/角度傳感器電磁直驅旋轉速度..............................................................................115度/秒正鏡至倒鏡旋轉時間.......................................................................2.6秒定位速度180度............................................................................2.6秒制動夾和慢速運動............................................................伺服驅動，無限微調對中對中系統.........................................................................Trimble 3-pin光學對中器......................................................................內置光學對中器對焦距離放大倍數...........................................................2.3×/0.5米至無限遠望遠鏡放大倍數..................................................................................30×孔徑....................................................................................40毫米視場..........................................................................2.6米(在100米處)對焦距離.........................................................................1.5米至無限遠帶照明十字絲........................................................................可變(10檔)自動對焦..................................................................................標準相機(在DR高精版中也有此選件)芯片........................................................................彩色數字圖像傳感器分辨率...........................................................................2048x1536像素焦距....................................................................................23毫米景深...............................................................................3米至無限遠視場.............................................................................16.5°x 12.3°數字縮放4檔...................................................................(1x、2x、4x、8x)曝光.........................................................................點測光、HDR、自動亮度................................................................................用戶可定義圖像存儲.....................................................................可達2048x1536像素文件格式..................................................................................JPEG電源內置電池.............................................................可充電鋰電池，11.1V-5.0Ah外部電源..........................................................................12 V只有外部工作時間5一塊內置電池.....................................................................大約6.5小時三塊內置電池(在多電池適配器內)....................................................大約18小時全自動托架(帶一塊內置電池)..........................................................13.5小時視頻全自動工作時間7一塊電池.............................................................................5.5小時三塊電池(在多電池適配器內)............................................................17小時重量和體積儀器(自動鎖定).........................................................................5.4公斤儀器(機器人)...........................................................................5.5公斤Trimble CU控制器.......................................................................0.4公斤三角基座...............................................................................0.7公斤內置電池..............................................................................0.35公斤橫軸高度...............................................................................196毫米自動鎖定和機器人測量被動棱鏡............................................................................500–700米Trimble MultiTrack目標...................................................................800米Trimble ActiveTrack 360目標(DR Plus EDM).................................................500米Trimble ActiveTrack 360目標(DR HP EDM)...................................................200米自動鎖定瞄準精度，在200米處，標準偏差3被動棱鏡............................................................................<2毫米Trimble MultiTrack目標..............................................................<2毫米Trimble ActiveTrack 360目標.........................................................<2毫米最短搜索距離.............................................................................0.2米內置/外置電臺類型........................................................2.4 GHz跳頻、擴頻電臺搜索時間(通常)7........................................................................2–10秒精細鎖定(FINELOCK)精細鎖定瞄準精度(在300米處)(標準偏差)3...........................................................................<1毫米到被動棱鏡測程(最小-最大)3.........................................................20–700米棱鏡間最短間隔(在200米處)..............................................................0.8米長測程精細鎖定(不是每種機型都有)瞄準精度(在2,500米處)(標準偏差)3........................................................................<10毫米到被動棱鏡測程(最小-最大)3,8.....................................................250-2,500米棱鏡間最短間隔(在2500米處)...........................................................<10.0米GPS搜索/地理鎖定(GEOLOCK)GPS搜索/地理鎖定(GEOLOCK)...............................................................360度或已定義的水平和垂直搜索窗口獲取解的時間9.........................................................................15-30秒重獲目標時間.............................................................................<3秒測程.................................................................自動鎖定和機器人測程限值其它規格激光瞄準器(同軸，標配) ...............................................................2類激光激光瞄準器(非同軸，不是每種機型都有) ................................................3R類激光內置跟蹤光...................................................................不是每種機型都有工作溫度........................................................................–20oC～+50oC防塵防水.................................................................................IP65濕度.............................................................................100%，防凝結通訊...................................................................USB、串口、Bluetooth?6安全性.........................................................雙層密碼保護，Locate2Protect10跟蹤速率................................................................................10 Hz1 標準偏差符合ISO17123-4。2 標準晴天：無薄霧。陰天或適度陽光，帶少許熱流光。3 測程和精度取決于大氣條件、棱鏡尺寸和背景輻射。4 柯達灰色卡，類別號E1527795。5 –20oC時的能力是+20oC時能力的75%。6 藍牙類型的核準情況視具體國家而定。聯系當地的Trimble授權經銷合作伙伴，了解詳細信息。7 取決于所選搜索窗口的大小。8 長測程精細鎖定可以從20米距離與標準精細鎖定配合使用。9 獲得解算結果的時間取決于衛星的幾何質量和GPS的位置。10 功能和可用性取決于具體區域。
- Trimble S9-S9HP全站儀可選配：全站儀三腳架、全站儀棱鏡包/棱鏡組、全站儀對中桿、
